Zařízení pro společný příjem televizních a rozhlasových signálů

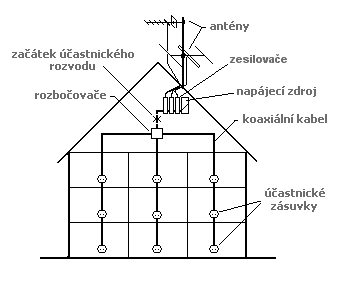

Společná anténa (STA)

typické řešení s jedním centrálním zesilovačem

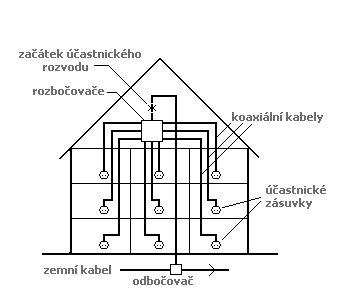

Televizní kabelový rozvod (TKR)

typické provedení bytového rozvodu

1. zdrojem signálu je anténa nebo odbočka kabelové televize   Společné antény po digitalizaci
2. zesilovač nemusí být přímo v domě   Druhy zesilovačů
3. účastnické rozvody (rozbočovače, kabely, zásuvky)   Topologie   Konstrukční zásady   Problémy

Vstupní signály

TV kanály
rozhlasové stanice
internet
telefon
satelitní mf signál

S
L
U
Č
O
V
A
Č

koaxiální
nebo optický kabel

O
D
D
Ě
L
O
V
A
Č

Výstupní signály

TV kanály
rozhlasové stanice
internet
telefon
satelitní mf signál

	pásmo	kmitočet [MHz]	kanál/poznámka
Telev.pozemní analogová	VHF - nižší VHF - vyšší UHF - IV. a V.	48 - 86 175 - 232 470 - 860	1-3, [2-4] 6-12, [5-12] 21-60, [21-60]
Telev.pozemní digitální	UHF - IV. a V.	470 - 860	21-60, [21-60]
Televize kabelová Zpětný kanál	speciální VHF speciální UHF	105 - 175 175 - 231 231 - 470 470-860 5-30	[S1-S10] [5-12] [S11-S40] [21-60]
Rozhlas	FM - OIRT FM - CCIR AM - DV,SV,KV	66 - 73 87,5 - 108 0,15 - 26,1	/vysílání ukončeno /význam stále klesá
Satelitní mf (mezifrekvenční) signál		950 - 2150
Satelitní vysílání	C Ku - nižší Ku - vyšší	3700 - 4200 10700 - 11700 11700 - 12750	/satelit se před vstupem do rozvodu musí převádět na mf (viz výše)

[] - číslování kanálů podle západní normy

tabulka je pro větší srozumitelnost zjednodušená a tudíž ne zcela přesná

Zpětný kanál se používá v kabelové televizi.
Slouží pro přenos dat u doplňkových služeb, např. u telefonu a internetu.
